一、设备名称：数字超声波探伤仪

二、设备型号：YHY501

三、性能特点：

YHY501数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。

1.产品特点

● 按键简洁，操作简单；

● 锂电池供电，可连续工作15小时；

● 三防外壳：防水防尘防油，抗干扰能力好；

● 大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的要求。

● 高精度定量、定位，满足了较近和较远距离探伤的要求；　

● 近场盲区小，满足了小管径、薄壁管探伤的要求；　

● 自动校准：一键式自动校准，操作非常便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；　

● 自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；　

● 自由切换三种标尺（深度d、水平p、距离s）；　

● 自动增益、回波包络、峰值记忆功能提高了探伤效率；

● 可存储980幅A扫图像；

● 四种（I、V、U、X型）焊缝类型图示功能，直观快速判断反射位置；

● 自动计算缺陷当量φ值；

● φ值计算：直探头锻件探伤，找准缺陷较高波自动换算孔径ф值,大平底自动计算；　

● 高采样率，低噪声；

● 两种探头方式：单晶、双晶；

● 回波抑制功能并有警示灯提示。

● 16个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；                                               　 　 　

● 26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；　

● 高性能安全环保锂电池供电，可连续工作8小时。　

2.重要辅助功能

● 中英文菜单；

● 闸门声光报警；

● 自动增益功能提高探伤效率；

● 斜探头角度和K值两种输入方式；

● 峰值记忆和回波包络快速确定较高回波；

● USB接口连接PC端进行数据传输，自动生成探伤报告。

四、主要技术参数：

屏幕显示 彩色

测量范围 5～6000

垂直线性误差 ≤4%

动态范围 ≥30dB

水平线性误差 ≤0.4%

探伤灵敏度余量 ≥55dB

通道 15组

存储 980副A扫

DAC/AVG曲线 有

TCG曲线 无

B扫描 无

PC通讯 有

探伤录像 无

脉冲/发射强度 不可调

中文提示 有

两孔测试法 无

焊缝图示 有

三防功能 无

外观尺寸 265×160×53mm（主机）

重量 1150g

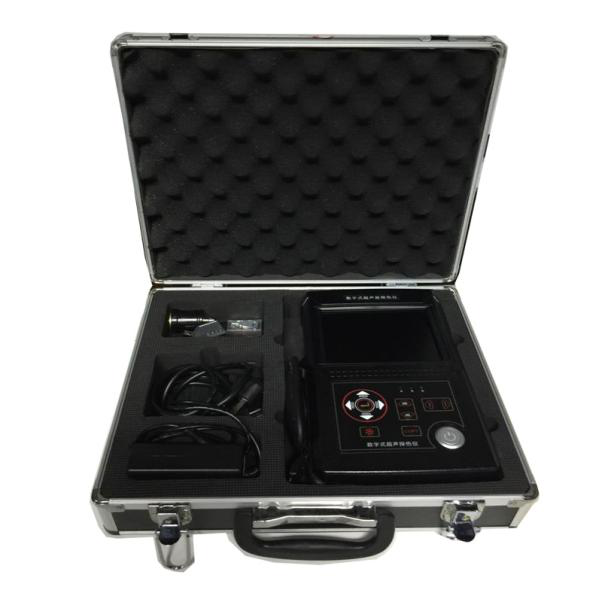

五、标准配置：

1、 主机 1台

2、 直探头 1个

3、 斜探头 1个

4、 电源适配器 1个

5、 BNC电缆 1根

6、 PC通讯软件 1个

7、 使用说明书 1本

8、 合格证、装箱卡、保修卡 1套

六、可选配件：

1、探头

2、标准试块

3、PC电脑
