一、设备名称：金相显微镜

二、设备型号：4XC-W型

三、性能说明：

  4XC-W型金相显微镜用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。

  越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。

  如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。

  《金相自动分析系统》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。

四、主要技术参数：

主 机 4XC倒置金相显微镜主机

观 察 筒 铰链式双目镜筒，30°倾斜；

三目镜筒，瞳距和屈光度可调

目 镜 10X/Φ18mm 平场场目镜；

物镜转换器 四孔物镜转换器

长焦距平场消色差物镜 10X/0.25 有效工作距离：8.9mm

20X/0.4 有效工作距离：3.75mm

40X/0.65 有效工作距离：2.69mm

100X/0.90 有效工作距离：0.44mm

调焦机构 粗微动同轴调焦 微调格值：0.002mm

行程(从载物台表面焦点起）：30mm

载 物 台 台面尺寸：200mm×152mm

平台压片壹只

小平台：小孔、大孔各一

机械移动平台 移动范围：15mm×15mm

照 明 卤素灯20W/6V，中心、光亮度连续可调

滤 色 片 内置转盘式（绿色、蓝色、黄色、灰色、毛玻片）

附件 物镜测微尺（精度为0.01mm）

0.4X适配镜

数码摄像130万、300万、500万像素可选

金相自动分析系统

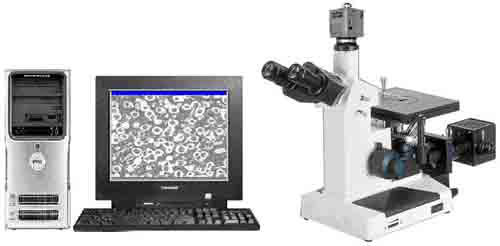

五、主要配置：

1、金相显微镜4XC

2. 图像适配镜

3. 图像传感摄像机

4. 金相分析软件

5、联想品牌商用计算机和惠普彩喷打印机。
