四球磨斑的测量在四球摩擦磨损试验中，是一个重要的测量指标。钢球磨斑的测量是利用经过济南华兴改装的磨斑显微镜来完成的，测量精度为0.01mm。能在不取出钢球的情况下，对油盒中三个钢球的磨斑进行测量。
试验步骤如下：
1、测量时先将油盒放置在与显微镜安装在一起的油盒头座上，使钢球对准显微镜的物镜，再转动调焦手轮，求得清晰的磨斑。
2、然后旋转横向测微手轮，使目镜中十字分划线的纵线与磨斑左右边缘分别相切，测微手轮上刻度线读数的差值，即为磨斑横向的直径；
3、同理旋转纵向测微器，使目镜中的十字分划线的横线分别与磨斑前后边缘分别相切，纵向测微器上刻度线读数的差值，即为磨斑纵向的直径，两直径的算术平均值即为该钢球的平均磨斑直径。
4、旋转油盒，用同样的方法依次测量出另外两钢球的平均磨斑直径。三钢球平均磨斑直径的算术平均值即为本次试验的平均磨斑直径。

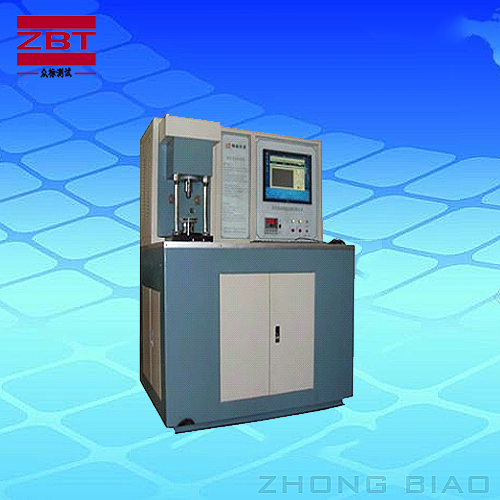

四球摩擦磨损试验机可选配计算机磨斑测量系统，是专门用于四球摩擦磨损试验中对磨斑进行测量的系统。它是集光学.微电子.计算机技术于一体的高技术产品，使用方便快捷，测量精度高，重复性好。它将直接对摩斑进行测量,还可对磨斑图像进行处理.编辑.标注，并可以图像文件方式保存图像。 一般情况下，对于同一磨斑，在PB点之前，磨斑读测数据，横向数据大于或等于纵向数据，在PB点之后，磨斑读测数据，纵向数据大于或等于横向数据，均属正常。
|
