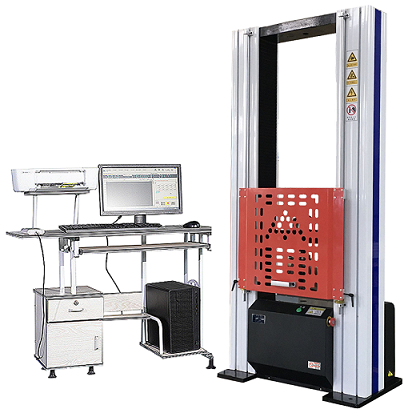

电子拉压力试验机主要用于各种材料的应力测试，即拉伸强度、抗压强度和伸长量，可用于剥离、撕裂、抗弯、抗折和压缩测试。以下主要介绍电子拉压力试验机的主要部件及其各自的作用。

一、测量系统

  测量系统主要由力值测量系统、变形测量系统和横梁位移测量系统组成。

1.力值的测量

　力值测量系统主要由力传感器、放大器和数据处理系统组成。

2.力传感器

　市场上比较常见的所谓力传感器，就是应变式传感器。它的主要部件是应变片、弹性元件和一些附件(补偿元件、保护罩、接线插座和加载部件组成)，可以把机械量变成电量输出装置。主要类别有：圆柱力传感器、轮辐力传感器、S双连接孔传感器、十字横梁传感器等。

3.弹性元件

　也就是说，一种利用材料的弹性来完成各种功能的元件，其在拉力机上的工作原理以S型传感器为例。当传感器受到拉力P的作用时，由于弹性元件的表面应变与外力P的大小成正比，将应变片接入测量电路，可以测量其输出电压来测量力的大小。

4.数据系统处理

(1)   传感器的输出信号很弱，通常只有几mV。如果直接测量这个信号，难度很大，不能满足高精度测量的要求。所以微弱的信号必须经过放大器放大，放大后的信号电压才能达到10V。此时的信号是模拟信号，通过多路开关和A/D转换芯片转换成数字信号，再进行数据处理。至此，测力已经告一段落。

(2)   光束位移的测量：其原理与变形测量大致相同，通过测量光电编码器的输出脉冲数得到光束的位移。

(3)   变形测量：它由变形测量装置测量，用于测量测试过程中样品的变形。装置上有两个卡盘，通过一系列传动机构与安装在测量装置顶部的光电编码器相连。当两个卡盘之间的距离发生变化时，光电编码器的轴被驱动旋转，光电编码器会输出脉冲信号。然后用单片机对信号进行处理，就可以得到样品的变形情况。

二、计算机

　用于收集和分析数据。进入测试界面后，计算机会不断采集各种测试数据，实时绘制测试曲线，自动找出测试参数并输出报告。

三、控制系统

　在电子拉压力试验机操作系统中，人们可以通过控制台控制拉力机的运行，通过显示屏了解拉力机的状态和各种测试参数。如果机器配有计算机，还可以通过计算机实现各种功能，进行数据处理和分析，打印测试结果。试验机与计算机之间的通信一般为RS232串行通信，通过计算机后面的串口(COM号)进行通信。这项技术成熟、可靠、易于使用。

四、驱动系统

  主要用于电子拉压力试验机的横梁运动。其工作原理是伺服系统控制电机，电机通过减速箱等一系列传动机构带动螺杆转动，从而达到控制横梁运动的目的。通过改变电机的转速，可以改变横梁的移动速度。

  以上主要介绍了电子拉压力试验机的主要部件及其各自的作用，朋友们对电子拉压力试验机是不是更加了解了呢？
