试验机夹具是产品质量检测过程中用来固定检测对象，使之占有正确的位置，以接受检测的装置。是电子万能试验机中不可以缺少的一个零件。
试验机夹具的分类
夹具根据试验方法不同大致可分为：拉伸类夹具，压缩类夹具，弯曲类夹具，剥离类夹具，剪切类夹具，拉剪类夹具，顶破、刺破类夹具等。

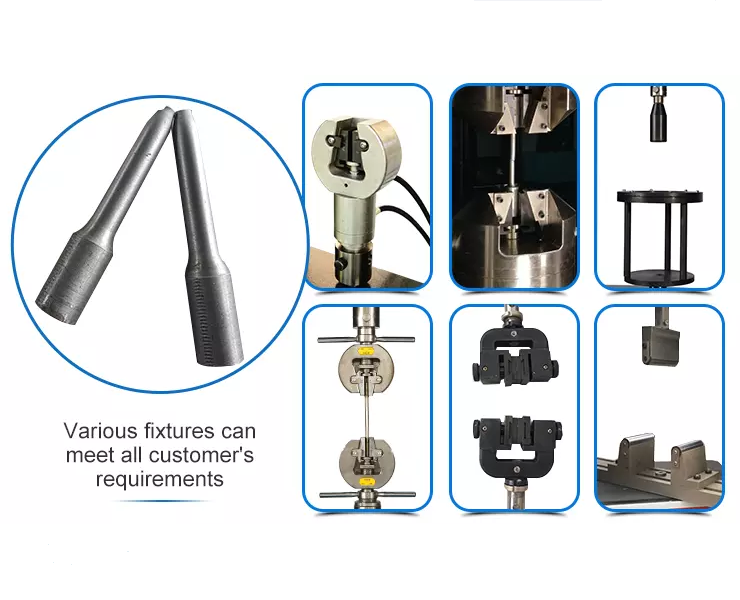

夹具按结构划分可分为：旋转式夹具，楔形类夹具，对夹类夹具，缠绕类夹具，偏心类夹，杠杆类夹具，台肩类夹具，螺栓类夹具，90°、180°剥离类夹具等。
夹具按用途划分：土工布拉伸夹具，线绳拉伸夹具，线丝拉伸夹具，编织袋拉伸夹具，线材拉伸夹具，橡胶片拉伸夹具，钢绞线拉伸、扭转夹具，弹簧拉伸夹具，人造板拉伸、压缩、弯曲夹具，保温材料拉伸夹具，管材拉伸、压缩夹具等。
试验机夹具的选择
1、根据主机较大试验力选择主要夹具。
2、夹具所能承受的较大力必须大于等于主机的较大试验力。
3、根据非标配置、或扩展配置选一些次要夹具。（例如：扩展配置传感器为 10kN，所选次要夹具所能承受的较大试验力也要为 10kN。）
4、根据客户试样选夹具。（例如：客户提供试样的形状，较大试验力等。）
5、建议客户用什么样的夹具。（例如：直径小于 1mm 的绳类试样，包括钢丝、铁丝、细线等。
6、试样采用缠绕式夹持方法时，试样延伸率误差大；
7、确保夹具的选择是针对自己行业需要而设计铸造
试验机夹具质量好坏的判断
对拉力试验机夹具质量的好坏判定很难界定，由于夹具结构的特殊性,对一种夹具,有时我们很难确定它到底更适合那种试样，通常从以下三点来判断：
1、夹具是否使用方便、安全。
2、夹持是否可靠，不能有打滑现象。
3、做试验过程中，试样断点好。数据离散性小。(即试样不断钳口、钳口内、平行段或标距外)
而有几种类型的材料，有与本身的特性及适用的环境特殊，目前为止，解决的办法并不多。
1、钢丝、钢绞线由于试样硬度高，内部结构相对松散，在拉伸试验过程中受力不均匀，夹持试样的钳口易磨损等原因，夹具一直未得到好的解决。过去是夹铝箔来做，一次试验就耗费四片铝箔，浪费太大。现在采用了喷涂金刚砂的拉力试验机夹具，打滑问题解决了，但断口位置始终未能理想，10根试样只能成功一半左右。
2、对于变形量大的材料由于变形过大，所以夹持困难，夹具的设计也是一个难点。
3、对于需要在高温环境下做的试验，夹具的要求也很高，既要耐高温，又要不变形，体积要小，所以一般的试验机厂家来说，也是很难搞定的事情。
4、对于批量大，高频率的试验来说，国外普遍采用全自动夹持，对与国内试验机厂家来说，还是个新的课题。
5、对与成品及半成品的检测，需要的夹具则是五花八门，如何个性化满足客户要求，对所有拉力试验机厂家来说，都是一个挑战。
|
