一、设备型号及名称

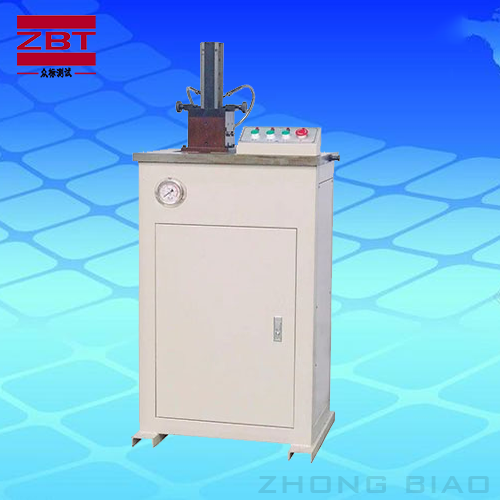

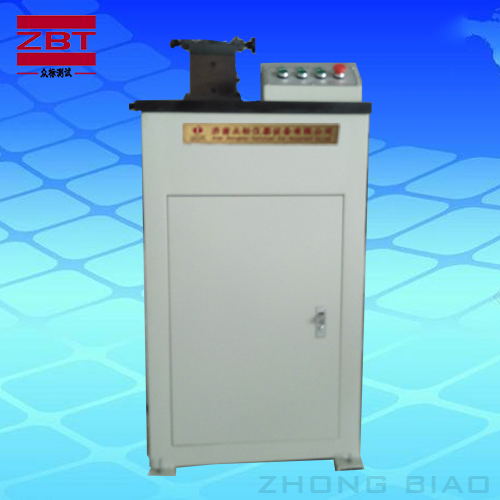

CSL-Y 冲击试样缺口双刀液压拉床
二、冲击试样缺口双刀液压拉床设备用途
  冲击试样缺口拉床是目前国内除光学曲线磨床外能加工出合格夏比冲击试 样缺口的唯一工具，由于一次成型加工原理，其加工出的缺口同一性极好。 本拉床采用液压传动，保证了拉刀运行的稳定性及缺口的几何精度。本产品 配备有双工位拉刀，可同时加工两个试样缺口：一个V型（深2mm）和一个U型（深 2mm）（也可两个V型或两个U型缺口）。无论加工V型还是U型缺口都不需要换刀，济南联工测试技术有限公司 试样缺口一次加工只需8秒钟，操作简便可靠。本拉床的拉刀采用W18Cr4V材料制 造，硬度高，耐磨性好，每把刀具可加工20，000余个试样。本拉床具有特有的 润滑装置，以防止损坏拉刀，内部配备垃圾盒，易清理铁屑。 本拉床满足 GB 2106-80《金属夏比（V 型缺口）冲击试验办法》和 GB/T 229-2007《金属夏比缺口冲击试验办法》，如果改变结构形式及更换相关零件， 可同时满足美标、欧标 ASTM E23，EN 10045，ISO 148，ISO 83 等国际相关标准 的要求。冲击试样缺口拉床是冶金、锅炉压力容器、车船、工程机械制造及科研等部 门理化试验室的必备专用设备。

三、冲击试样缺口双刀液压拉床主要技术规格
1、试样缺口形状： V 型或 U 型（深 2mm）

2、加工试样尺寸： 10×10（7.5 或 5）×55 mm

3、传动方式： 液压

4、拉刀行程： 350mm

5、拉刀材质： W18Cr4V

6、拉削速度： 2.5m/min

7、电 源： 三相四线制 380V 50Hz 0.4KW 主电机 0.37KW

8、外形尺寸： （660×400×1200）mm（长×宽×高）

9、重 量： 200kg

四、冲击试样缺口双刀液压拉床工作条件

1、室温 20°C±5°C 范围内；

2、相对湿度不大于 85%；

3、周围无腐蚀性介质、无震动、无强电磁场干扰的环境中。 （亦可根据客户要求，订做缺口深度为 3mm 或 5mm 的冲击试样缺口拉床）
