一、功能
 ZBN系列数字扭转弹簧试验机是为测试和检测各种扭转弹簧而设计制造的一种智能化多功能计量仪器。具有操作简单，精度高、功能全、携带方便等特点，广泛应用于各种电气、轻工、机械制造、科研机构等行业。


二、规格参数
1、 测量参数：
型号      最大试验扭矩       测量范围          最小读数值（N﹒mm）
ZBN-500A    500 mN﹒m      5～500 （mN﹒m）    0.01 mN﹒m
ZBN-1000A    1000 mN﹒m    10～1000 （mN﹒m）    0.1 mN﹒m
ZBN-2000A    2000 mN﹒m    20～2000 （mN﹒m）    0.1 mN﹒m
ZBN-3000A    3000 mN﹒m    30～3000 （mN﹒m）    0.1 mN﹒m
ZBN-5000A    5000 mN﹒m    50～5000 （mN﹒m）    0.1 mN﹒m
ZBN-1        1 N﹒m        0．01～1 （N﹒m）    0.0001 N﹒m
ZBN-2        2 N﹒m        0．02～2 （N﹒m）    0.0001 N﹒m
ZBN-3        3 N﹒m        0．03～3 （N﹒m）    0.0001 N﹒m
ZBN-5        5 N﹒m        0．05～5 （N﹒m）    0.0001 N﹒m
ZBN-10       10 N﹒m       0．1～10 （N﹒m）    0.001 N﹒m
ZBN-20       20 N﹒m       0．2～20 （N﹒m）    0.001 N﹒m
2、 角度分辨率：0.1°。
3、 扭矩盘直径：100mm。
4、 被测弹簧高度：＜80mm。
5、扭转角最大读数值：9999.9°。


三、主要特点
1、高精度、高分辨率、采样速度快、大屏幕显示。
2、采用高精度扭矩传感器，具有扭矩方向显示。高精度旋转编码器，角度任意测量。
3、可自由设置上、下限扭矩值和最大、小旋转角度值，超出设置范围设定值时文字闪烁和蜂鸣器报警。
4，三种参数显示 （扭矩力值，旋转角度，弹簧刚度）
4、三种单位互相转换，可供选择（N•m、kgf•cm、Ib•in）。
5、实时、峰值、自动峰值三种模式可随意切换。
6、采用USB接口与PC通讯，同步测试功能可连接电脑测试，电脑上同步显示测试扭矩和角度  扭矩和时间 角度和时间曲线图 以及测试过程中详细的测量参数的记录，并可保存、打印，做各种分析。
7、峰值保持、自动解除功能、解除时间自由设定。
8、存储量大、可保存99组测试数据。
9、无操作自动关机功能，时间可自由设定。

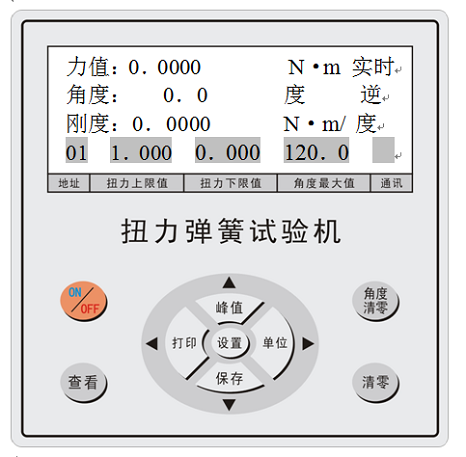

四、产品示意图


五、按键说明
1、ON/OFF键：可以用来开机和关机。
2、角度清零键：在实时测量时，按此键可以修正角度零点。
3、查看键：在测量界面时通过此键可以查看存储的测量数据。
4、清零键：在实时测量时，按此键可以修正扭矩零点。在峰值和自动峰值时，按此键可以清除峰值，恢复到零点；在查看界面时，按此键，可以清除当前储存测量值，长按此键可以清除全部存储测量值。在用户设置界面，按此键不保存数据退回上一级界面。
5、峰值键：在测量界面时用来切换实时、峰值、自动峰值三种测量模式，在设置界面具有上移功能。在查看界面，按此键可以查看上一个数据。
6、保存键：在测量界面时用来保存测量的数据，在设置界面具有下移功能。在查看界面，按此键可以查看下一个数据。
7、打印键：在测量界面，按此键可以打印存储的测量值（无打印功能的除外）。在设置界面具有左移功能。
8、单位键：在测量界面时用来切换N•m、kgf•cm、Ib•in三种单位。在设置界面具有右移功能。
9、设置键：用户在测量界面可以通过此键进入设置菜单，并且在设置数据时按此键保存数据。
