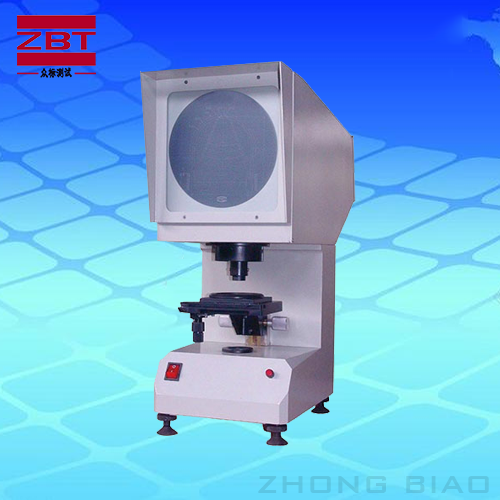

试验仪器类型：冲击式样缺口投影仪
规格型号：CST-50
一、产品介绍：
冲击试样缺口投影仪是依据GB/T229－94《金属夏比缺口冲击实验办法》中对冲击试样缺口的要求而规划、开发的，专业用于检测冲击实验缺口是否合格的重要检测设备，该仪器是使用光学投影的原理将被测的冲击试样U型和V型缺口与标准板图对比以确定被检测的冲击试样加工是否合格。该 冲击试样缺口投影仪操作简洁，检查对比直观、效率高，是冲击试样加工过程的必备检测设备。
二、作业原理：
本投影仪光源发出的光线经聚光镜照耀到被测物体，再经物镜将被照耀物体扩大的概括投射到投影屏上。依据需要，本仪器为单一投射照明，光源通过一系列光学元件投射在作业台上，再通过一系列光学元件将被测试样缺口概括清晰的投射到投影仪上。物体经二次扩大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方位一致。
三、首要技术参数：
|
投影屏直径
|
180mm
|
|
作业台尺度
|
方110*125mm 圆∅90mm 玻璃直径70mm
|
|
作业台行程
|
纵向±10mm 横向±10mm 晋级±10mm（无刻度）
|
|
作业台滚动规模
|
0-360°（无刻度）
|
|
仪器扩大倍数
|
50X
|
|
物镜扩大倍数
|
2.5X
|
|
投影物镜扩大倍数
|
20X
|
|
光源（卤钨灯）
|
12V 100W
|
|
电源
|
220V 50Hz
|
|
外形尺度
|
515×224×603mm（长×宽×高）
|
|
分量
|
约18kg
|
|
